Ⅰ. ماژول نوری QSFP28 چیست؟
100GQSFP28ماژول نوری برای 100G اترنت، EDR InfiniBand و کانال فیبر 32G مناسب است و معمولاً دقیقاً همان حجم و تراکم پانل را با 40G QSFP plus دارد. 40G QSFP plus از کانال های 4* 10Gbps استفاده می کند و ماژول 100G QSFP28 مشابه آن است که از 4 کانال سیگنال دیفرانسیل پرسرعت با نرخ داده استفاده می کند. QSFP28 SR4، QSFP28 LR4، QSFP28 PSM4، QSFP28 CWDM4، QSFP28 ER4، در مقایسه با سایر بستههای ماژولهای نوری 100G (CFP/CFP2/CFP4)، 100G QSFP28 مزیتهای مصرف انرژی پایینتر را ارائه میدهد.
Ⅱ. تفاوت بین ماژول های نوری 100G QSFP28
پس از درک مفهوم اولیه 100G QSFP28، در این بخش تفاوت های ماژول های 100G QSFP28 از نظر استاندارد، نوع لیزر، رسانه انتقال و فاصله توضیح داده می شود.
1، استاندارد ماژول نوری 100G QSFP28
استانداردهای ماژول های نوری 100G QSFP28 عمدتاً توسط دو سازمان بزرگ IEEE و MSA تعریف شده است که در بین آنها IEEE استانداردهای QSFP28 SR4، QSFP28 LR4 و QSFP28 ER4 را تعریف کرده است.
"QSFP" بسته ماژول نوری را نشان می دهد.
"28" حداکثر نرخ انتقال 28Gbps در هر کانال را نشان می دهد.
"SR" فاصله کوتاه (تا 100 متر) را نشان می دهد.
"LR" مسافت طولانی (تا 10 کیلومتر) را نشان می دهد.
"ER" به معنای مسافت طولانی (تا 40 کیلومتر) است.
"4" به این معنی است که ماژول دارای 4 کانال است.
به عنوان مثال، QSFP28 LR4 به این معنی است که ماژول برد بلند 100G می تواند سیگنال های 100G را با استفاده از چهار طول موج تا 10 کیلومتر ارسال کند.
100GBASE-SR4 و 100GBASE-LR4 دو رایج ترین مشخصات پورت 100G هستند که توسط IEEE تعریف شده اند، اما QSFP28 SR4 برای برآوردن تمام الزامات اتصال بسیار کوتاه است و QSFP28 LR4 برای مراکز داده بزرگ بسیار پرهزینه است. خوبی که MSA راه حل جدیدی را به بازار انتقال از راه دور متوسط ارائه کرد: استانداردهای QSFP28 PSM4 و CWDM4 متولد شدند. اگرچه QSFP28 LR4 مسافت انتقال QSFP28 CWDM4 را پوشش می دهد، هزینه CWDM4 برای انتقال در فاصله 2 کیلومتری بسیار مقرون به صرفه تر و رقابتی تر از LR4 است.
نوع لیزر 2100G QSFP28

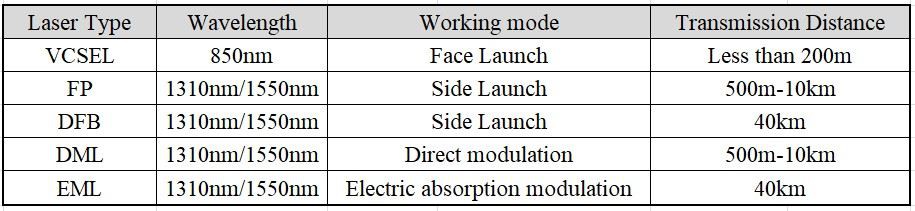

لیزرها نقش بزرگی در ماژول های نوری 100G QSFP28 دارند. پنج نوع لیزر رایج وجود دارد: VCSEL، FP، DFB، DML و EML. این انواع مختلف لیزر دارای طول موجهای عملیاتی، حالتهای عملکرد و محیطهای کاربردی متفاوتی هستند.
لیزرهای vcsel دارای اندازه کوچک، مصرف انرژی کم، ادغام آسان، هزینه کم و راندمان کوپلینگ بالا با فیبر چند حالته هستند و معمولا در ماژول های QSFP28 SR4 استفاده می شوند. ماژول های QSFP28 LR4 و ER4 برای انتقال از راه دور (10 کیلومتر یا 40 کیلومتر) استفاده می شوند و به لیزرهایی با باز شدن چشم بزرگ، پراکندگی کم، نسبت خاموشی بالا و فاصله انتقال طولانی نیاز دارند و لیزرهای EML تمام الزامات را کاملاً برآورده می کنند. لیزرهای DML می توانند با تعدیل جریان تزریق لیزر به مدولاسیون سیگنال دست یابند. از آنجایی که بزرگی جریان تزریق ضریب شکست ناحیه فعال لیزر را تغییر می دهد، باعث رانش طول موج و در نتیجه پراکندگی می شود. بنابراین، DML برای انتقال از راه دور مناسب نیست و نمی تواند به مدولاسیون سیگنال با سرعت بالا دست یابد، اما برای ماژول های QSFP28 PSM4 و QSFP28 CWDM4 با فاصله انتقال 500 متر یا 2 کیلومتر مناسب است.
رسانه انتقال 3100G QSFP28 و فاصله

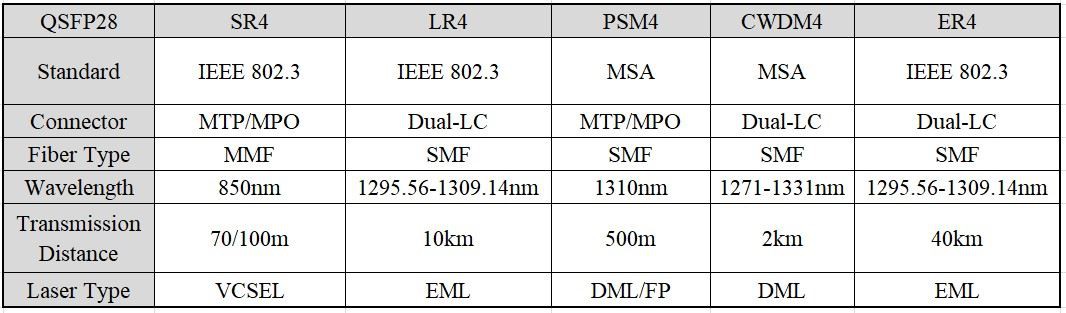

100GQSFP28ماژولهای نوری با کانکتورهای دوبلکس LC یا MTP/MPO{0}} با فواصل انتقال از ۷۰ تا ۴۰ کیلومتر در دسترس هستند. فاصله انتقال این ماژول ها سناریوهای کاربردی آنها را تعیین می کند و همه ماژول های QSFP28 را می توان برای شبکه های سازمانی یا مراکز داده مستقیم و متصل به هم استفاده کرد. جدول زیر تفاوت بین آنها را به تفصیل نشان می دهد.
Ⅲ. چگونه ماژول نوری 100G QSFP28 را انتخاب کنیم؟
پس از معرفی انواع مختلف ماژول های 100G QSFP28، من معتقدم که شما درک اولیه ای از این ماژول ها دارید، اجازه دهید در مورد نحوه انتخاب ماژول های 100G QSFP28 صحبت کنیم.
1. زمانی که فاصله انتقال 5 متر-100 متر است، توصیه میشود ماژول نوری QSFP28 SR4 را انتخاب کنید که میتواند 70 متر در فیبر OM3 و 100 متر در فیبر OM4 ارسال کند.
2. هنگامی که فاصله انتقال 100 متر{2}} کیلومتر است، می توانید انتخاب کنیدQSFP28ماژول های PSM4 یا QSFP28 CWDM4. CWDM4 به طور کلی گران تر از PSM4 است، اما CWDM4 فقط به 2 فیبر تک حالته برای انتقال دو طرفه نیاز دارد، در حالی که PSM4 به 8 فیبر نیاز دارد، بنابراین هزینه کلی ممکن است با QSFP28 PSM4 گران تر باشد. بنابراین، در کاربردهای عملی، فاصله انتقال خاص باید قبل از تصمیم گیری برای انتخاب ماژول مناسب در نظر گرفته شود.
3. وقتی فاصله انتقال 10 کیلومتر-40 کیلومتر است، QSFP28 LR4 یا QSFP28 ER4 را انتخاب کنید، اولی میتواند تا 10 کیلومتر را ارسال کند، دومی میتواند تا 40 کیلومتر را ارسال کند.
نتیجه
آیا می دانید چگونه آنها را انتخاب کنید؟
