چه چیزی شامل OADM است؟

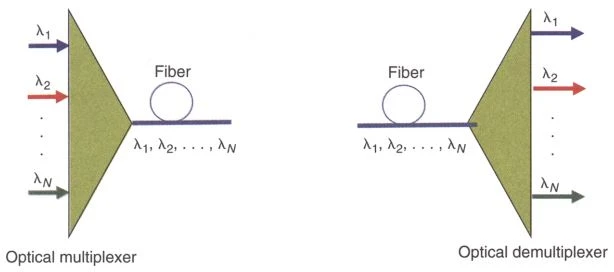

OADM سنتی از سه بخش تشکیل شده است: یک demultiplexer نوری ، یک multiplexer نوری و بین آنها یک روش برای پیکربندی مجدد مسیرهای بین demultiplexer نوری ، مولتیپلکسر نوری و مجموعه ای از پورت ها برای اضافه کردن و رها کردن سیگنال ها. از multiplexer برای جفت کردن دو یا چند طول موج به همان فیبر استفاده می شود. سپس پیكربندی فیبر یا سوئیچ های نوری كه طول موج را به مولتیپلكس نوری هدایت می كنند یا پورت ها را رها می كنند ، پیكربندی مجدد را انجام می دهد. demultiplexer از کاری که multiplexer انجام داده است ، خنثی می کند. این چند برابر طول موج را در یک فیبر جدا می کند و آنها را به سمت بسیاری از الیاف هدایت می کند.
عملکرد اصلی و اصل OADM چیست؟
برای یک OADM ، "اضافه" به توانایی دستگاه اضافه می کند که یک یا چند کانال موج جدید را به یک سیگنال WDM با طول چند موج موجود اضافه کند در حالی که "قطره" به افت یا حذف یک یا چند کانال اشاره دارد ، و انتقال آن سیگنال ها به شبکه دیگر مسیر. OADM بصورت انتخابی طول موج را از تعدد طول موج در یک فیبر ، و در نتیجه از ترافیک در کانال خاص حذف می کند. سپس در همان جهت جریان داده اضافه می کند طول موج یکسان اما با محتوای متفاوت داده ها. عملکرد اصلی عملکرد OADM در تصویر زیر نشان داده شده است. این عملکرد بخصوص در سیستم های حلقه WDM و همچنین در مسافت های طولانی با ویژگی های قطره اضافه استفاده می شود.
چند نوع OADM؟
OADM ها به عنوان FOADM (Multiplexer Add-Drop Optical Fixed) و ROADM (Multiplexer اضافه-قطره نوری قابل تنظیم مجدد) طبقه بندی می شوند. در طول موج ثابت OADM ، طول موج انتخاب شده است و تا زمان مداخله انسان آن را آویزان می کند. در طول موج تنظیم مجدد OADM ، طول موج بین دمultiplexer / multiplexer نوری ممکن است بطور پویا از خروجی demultiplexer به هر یک از ورودی های مولتی پلکسر هدایت شود.
(1) مولتی پلکسرهای نوری افزونه ثابت
FOADM ها در ابتدا به منظور بهبود تحویل ترافیک "اکسپرس" از طریق شبکه ها ساخته شده اند ، بدون آنکه نیاز به بازسازی OEO گران داشته باشند. FOADM ها از فیلترهای ثابت استفاده می کنند که یک "باند" به طول موج انتخابی اضافه کرده و رها می کنند و بقیه طول موج ها را از طریق گره عبور می دهند. فناوری فیلتر طول موج استاتیک ، هزینه و کاهش می یابد تا demultiplex تمام سیگنال های DWDM را در یک مسیر سیگنال حذف کند. راه حل FOADM نامیده می شود زیرا طول موج (های) اضافه شده و ریخته شده در زمان نصب فیلتر افزودنی / قطره در مسیر نوری از طریق یک گره ثابت می شود. هیچ فیلتر اضافی را نمی توان بدون قطع طول موج اکسپرس در طول گره اضافه کرد.
(2) Multiplexers اضافه کردن قطره نوری قابل تنظیم مجدد
ROADM ها برای ارائه انعطاف پذیری در تغییر مسیر مجدد جریان های نوری ، دور زدن اتصالات معیوب ، اجازه حداقل اختلال در سرویس و امکان انطباق یا ارتقاء شبکه نوری با فن آوری های مختلف WDM ایجاد شده اند. از یک سوئیچ انتخابی طول موج (WSS) استفاده می کند. WSS دارای اتصال متقاطع 8 بعدی است و خدمات سریع راه اندازی ، اتصال متقابل از راه دور و شبکه مش WDM را فراهم می کند. طرح ROADM همچنین امکان ورود یا خروجی یک گروه طول موج یا طول موج واحد از طریق پورت ثابت را فراهم می کند. در سیستم های ROADM ، ما نیازی به تبدیل سیگنال های نوری به سیگنال های برقی نداریم و با استفاده از سوئیچ های الکترونیکی معمولی ، آن سیگنال ها را مسیریابی می کنیم و دوباره مانند سیگنال FOADM دوباره به سیگنال های نوری تبدیل می شویم. ROADM بدون تأثیرگذاری در ترافیک می تواند طبق نیاز موردنظر پیکربندی شود.
پیکربندی OADM
تنظیمات اصلی OADM شامل استفاده از فیلتر نازک فیلمی دی الکتریک (TFF) و توری فیبر براگ (FBG) است. در مورد پیکربندی OADM با TFF ، طول موج سیگنال دلخواه از طریق سیگنال دارای طول موج از طریق یک فیلتر باند باریک (BPF) تقسیم می شود / رها می شود ، به موجب آن فقط طول موج سیگنال مورد نظر منتقل می شود و دیگران منعکس می شوند. در همین حال ، یک طول موج سیگنال دلخواه را می توان از طریق یک BPF باریک وارد سیگنال های چند برابر طول موج کرد ، در نتیجه ، طول موج سیگنال مورد نظر در حال انتقال با طول موج سیگنال منعکس شده ترکیب می شود.
در صورت تنظیم OADM با FBG ، سیگنال های چند برابر طول موج وارد یک FBG از طریق یک گردش خون می شوند ، جایی که فقط یک طول موج سیگنال دلخواه منعکس می شود در حالی که سایرین منتقل می شوند. طول موج سیگنال منعکس شده به پورت دیگری غیر از جایی که سیگنال های با طول موج وارد می شوند ، تقسیم می شوند. در صورت تعدد طول موج یک طول موج سیگنال دلخواه ، حادثه طول موج سیگنال در گردشکننده توسط FBG منعکس می شود ، و در سیگنال های با طول موج که از طریق چرخنده منتقل می شوند وارد / اضافه می شود.
OADM از کجا استفاده می کند؟
در سیستم های انتقال از راه دور معمولی ، تأکید بر میزان ظرفیت و تا چه میزان سیستم می تواند انتقال یابد. در شبکه های دسترسی به مترو ، دسترسی کم و انعطاف پذیری سیستم به شدت مورد نیاز است. OADM در وسط انتخاب مشاغل دارد. البته میدان جنگ اصلی برنامه MAN (شبکه منطقه شهری) است. این می تواند انعطاف پذیری ، به روزرسانی و تقویت شبکه آسان باشد. OADM به عنوان یک پلتفرم حمل و نقل چندرسانه ای ایده آل در برنامه MAN ، به شبکه نوری مختلف سیگنال چند برابر کننده طول موج مختلف در مکان های مختلف امکان می دهد. برنامه دیگر OADM در Optical Cross Connection (OXC) است. تجهیزات آزمایش شده اجازه می دهد تا شبکه های مختلف اتصال پویا. منابع طول موج تقاضا ، طیف گسترده تری از اتصال شبکه. فقط OADM و OXC برای ارسال یک شخص جهت کنترل تجهیزات ، از جمله سوئیچ ATM ، سوئیچ SDH ، روتر IP و غیره ، فقط نیاز به بارگیری اطلاعات در گره ها دارند و این باعث افزایش کارایی گره برای پردازش اطلاعات می شود.
خلاصه
برای کاهش هزینه انتقال ظرفیت زیاد ، در حالی که معمولاً بیشتر پردازش سیگنال پس از تبدیل نوری به الکتریکی انجام شده است ، پردازش سیگنال ها به شکل نوری مورد نیاز است. multiplexer add-drop optical یکی از دستگاههای اصلی برای اجرای چنین پردازش سیگنال نوری است. استفاده از OADM باعث می شود آزادانه یا اضافه کردن سیگنال هایی با طول موج دلخواه بر روی سیگنال های نوری چند برابر با اختصاص یک طول موج به هر مقصد امکان پذیر شود. علاوه بر این ، می توان پیکربندی مؤلفه آمپلی فایرهای نوری را از طریق کاهش ضعف نوری کانالهای اکسپرس ساده کرد - کانالهای نوری نه در گرهها اضافه و نه افت می کنند - در OADM ها ، در نتیجه کاهش هزینه کل شبکه ها. OADM هنوز در حال تحول است و اگرچه این مؤلفه ها نسبتاً اندک هستند ، اما در آینده ادغام نقش اساسی در تولید دستگاه های جمع و جور ، یکپارچه و مقرون به صرفه خواهد داشت.
