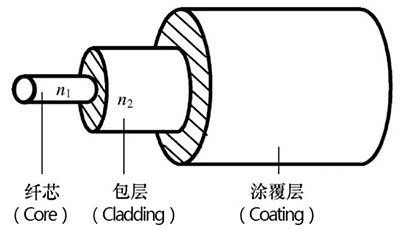

فیبر نوری یک ماده شیشه ای نازک ، نرم و جامد است. از هسته ، روکش فلزی و روکش تشکیل شده است. می تواند به عنوان ابزاری برای انتقال نور مورد استفاده قرار گیرد.
طبقه بندی توصیه شده ITU-T: G.651، G.652، G.653، G.654، G.655، G.656، G.657
انواع فیبر تک حالته SMF (Single Mode) به شرح زیر است:
-G.652 (پراکندگی فیبر تک حالته بدون تغییر)
-G.653 (فیبر منتقل شده)
-G.654 (فیبر تغییر یافته با طول موج قطع شده)
-G.655 (فیبر پراکندگی غیر صفر)
-G.656 (فیبر پراکندگی بدون شیب با شیب کم)
-G.657 (فیبر مقاوم در برابر خم)
پراکندگی G.652 فیبر تک حالته بدون تغییر
فیبر G.652 یک فیبر تک حالته معمولی با کوتاهترین طول موج برش است که می تواند برای هر دو 1550 نانومتر و 1310 نانومتر استفاده شود.
هنگامی که طول موج کار 1310 نانومتر باشد ، پراکندگی فیبر بسیار ناچیز است و ضریب پراکندگی D برابر 0 ～ 3.5 ps / nm · کیلومتر است. فاصله انتقال سیستم تنها با کاهش فیبر محدود می شود. با این حال ، تلفات بزرگ است ، در حدود 0.3 تا 0.4 دسی بل در کیلومتر.
از دست رفتن در طول موج کاری 1550 نانومتر کمی ، حدود 19/0 تا 25/0 دسی بل در کیلومتر است ، اما پراکندگی بزرگ است ، در حدود 20 ps / nm · کیلومتر.
این فیبر را می توان در سیستم های 2.5Gbps در باند 1550 نانومتری استفاده کرد ، اما به دلیل پراکندگی زیاد در این باند ، اگر سیگنال 10Gbps منتقل شود و فاصله انتقال از 50 کیلومتر بیشتر باشد ، باید از ماژول جبران پراکندگی استفاده شود.
فیبر نوری .G.652 نوعی فیبر نوری است که کاربردهای زیادی دارد. ITU-T G.652 را به 4 نوع الیاف نوری تقسیم می کند: G.652.A ، B ، C و D.
فیبر G.652.A
بالاترین سرعت انتقال 2.5Gbps است
فیبر G.652.B
بالاترین نرخ 10Gbps است. جبران پراکندگی برای انتقال بالاترین نرخ مورد نیاز است. این برای کاربردهایی با طول موج 1310nm / 1550nm / 1625nm مناسب است. چنین فیبرهایی از بین رفتن خمش و از بین رفتن انتقال کوچک دارند.
فیبر G.652.C
خاصیت چیرپ در اصل برابر با G.652A است ، اما ضریب میرایی در 1550nm کمتر است و اوج جذب آب در نزدیکی 1380nm حذف می شود. می تواند در باند 1330nm 1530nm کار کند.
فیبر G.652.D
خواص اساساً برابر با فیبر G.652B است و ضریب میرایی همان فیبر G.652C است ، یعنی می تواند در باند 1530nm 1360nm کار کند. این سخت ترین از همه سطح G.652 است و کاملاً با عقب سازگار است.
فیبر پراکندگی G.653
فیبر تغییر یافته G.653 (DSF ، Shipted Fiber Shipted) با استفاده از فیبر G.652 ، نقطه پراکندگی صفر را از 1 310 نانومتر به 1 550 نانومتر منتقل می کند. محدودیت های سیستم.
این فیبر برای سیستم های ارتباطی فیبر نوری با مسافت طولانی ، تک کانال ، بسیار مناسب است. به عنوان مثال ، یک سیستم 20G b / s می تواند بدون نیاز به اقدامات جبران پراکندگی مستقیماً روی این فیبر باز شود. با این حال ، به دلیل استفاده از EDFA در DWDM ، قدرت نوری وارد فیبر بسیار بهبود یافته است. اختلاط چهار موج ناشی از اثر غیرخطی فیبر ، تأثیر جدی در سیستم DWDM بر روی فیبر G.653 دارد. G.653 به طور گسترده مورد استفاده قرار نگرفته است. ترویج. دلیل اصلی این است که در پنجره 1 550 نانومتر ، پراکندگی G.653 بسیار اندک است و تولید شبکه های مختلف اثر نوری غیرخطی نوری نسبتاً آسان است.
فیبر جابجایی طول موج G.654
فیبر G.654 فیبرهایی با کمترین تلفات در طول موج 1550nm است. این ماده عمدتاً برای ارتباط فیبر زیر دریایی مورد استفاده قرار می گیرد که به فاصله طولانی احیا نیاز دارد. سیستم ارتباطی فیبر نوری زیر دریایی.
پراکندگی غیر صفر G.655 فیبر را تغییر داد
فیبر جابجایی بدون صفر G.655 (NZDSF ، NonZero Dispersion Shifted Fiber) دارای پراکندگی معقول و کم در پنجره 1 550 نانومتر است ، می تواند اثرات غیر خطی مانند مخلوط کردن چهار موج و مدولاسیون فاز متقابل را کاهش دهد و می تواند پشتیبانی کند. مسافت های طولانی انتقال در حالی که شبکه های جبران پراکندگی را به حداقل می رساند.
فیبر پراکندگی کم فیبر G.655 دارای پراکندگی کمتر از 0.05 ps / nm · کیلومتر ، مقدار پراکندگی 2.6 تا 6.0 ps / nm · کیلومتر در محدوده طول موج 1 530 تا 1 565 نانومتر و دامنه طول موج از 1 565 تا 1 625 nm. مقدار پراکندگی 4.0 تا 8.6 ps / nm · km است.
فیبر پراکندگی بدون شیب با شیب کم G.656
فیبر G.656 به منظور گسترش بیشتر محدوده طول موج قابل استفاده در سیستم های DWDM ، نوع جدیدی از فیبر طراحی شده است که پراکندگی غیر صفر در S (1430 ~ 1530 نانومتر) ، C (1 565 n 1 565 نانومتر) و L (1 525 m 1 625 نانومتر) موج موج.
G.657 فیبر مقاوم در برابر خم
فیبر G.657 در مقایسه با سایر الیاف تک حالته ، مهمترین ویژگی فیبر G.657 این است که نسبت به خم شدن حساسیت کمتری دارد و از بین رفتن خمش کمتری دارد.
طبق اصل سازگاری با فیبر نوری G.652 ، G.657 به الیاف نوری A و B طبقه بندی می شود و سطح خمش طبق اصل حداقل شعاع قابل خمش به سه سطح 1 ، 2 و 3 تقسیم می شود.
