تست فرستنده
هنگام آزمایش ، باید به طول موج و شکل فرستنده&# 39 ؛ شکل موج خروجی ، و همچنین تحمل لرزش و پهنای باند گیرنده توجه کنید. هنگام آزمایش فرستنده ، باید به دو نکته زیر توجه کنید
1. کیفیت سیگنال ورودی مورد استفاده برای آزمایش فرستنده باید به اندازه کافی خوب باشد. علاوه بر این ، کیفیت اندازه گیری الکتریکی باید از طریق اندازه گیری jitter و اندازه گیری نمودار چشم تأیید شود. اندازه گیری نمودار چشم یک روش معمول برای بررسی شکل موج خروجی فرستنده است ، زیرا نمودار چشم شامل اطلاعات زیادی است که می تواند عملکرد کلی فرستنده را منعکس کند.
2. سیگنال نوری خروجی فرستنده باید با شاخص های کیفیت نوری مانند آزمایش نمودار چشم ، دامنه مدولاسیون نوری و نسبت خاموش شدن اندازه گیری شود.
تست گیرنده
هنگام تست گیرنده ، باید به دو نکته زیر نیز توجه کنید
1. متفاوت از فرستنده تست ، هنگام آزمایش گیرنده ، کیفیت سیگنال نوری باید به اندازه کافی ضعیف باشد. بنابراین ، یک نمودار چشم با فشار نور که نشان دهنده بدترین سیگنال است ، باید ایجاد شود. این بدترین سیگنال نوری برای کالیبراسیون باید از آزمون jitter Measure و تست قدرت نوری عبور کند.
2. سرانجام ، سیگنال خروجی الکترونیکی گیرنده نیاز به آزمایش دارد. این آزمون سه نوع اصلی دارد:
تست نمودار چشم: این می تواند اطمینان حاصل کند که"؛ eyes"؛ نمودار چشم در یک حالت باز است. تست نمودار چشم معمولاً با عمق میزان خطای بیت حاصل می شود.
تست لرزش: انواع مختلف لرزش را آزمایش کنید
ردیابی و تحمل لرزش: ردیابی لرزش مدار بازیابی کلاک داخلی را آزمایش کنید
آزمایش ماژول نوری کار پیچیده ای است ، اما برای اطمینان از عملکرد خوب آن نیز قدم ضروری است. به عنوان یک روش اندازه گیری به طور گسترده مورد استفاده ، اندازه گیری نمودار چشم می تواند به طور موثر فرستنده یک ماژول نوری را آزمایش کند. تست گیرنده ماژول نوری کمی پیچیده تر است و به روش های آزمایش بیشتری نیاز دارد.

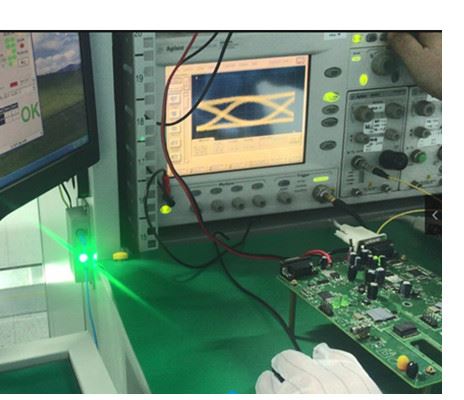

شما می توانید فیلم آزمایش نمودار چشم را که توسط مهندسان HTF انجام می شود مشاهده کنید.
