به طور کلی استحکام سیگنال یک ماژول نوری SFP شامل دو بخش توان Tx و توان Rx است. Tx نشان دهنده سیگنال قدرت انتقال، و Rx نشان دهنده سیگنال قدرت دریافتی است. برای یک ماژول نوری SFP عمومی، مقدار توان Tx و Rx در محدوده ای خاص به این معنی است که ماژول نوری SFP می تواند به طور معمول عمل کند. به عنوان مثال ماژول نوری سیسکو GLC-SX-MM. محدوده قدرت انتقال آن - 9.5 ~ - 3dBm ، و محدوده قدرت دریافت 0 ~ - 17dBm است. اگر Tx یا Rx در محدوده -30dBm یا پایین تر باشد، به این معنی است که هیچ سیگنالی منتقل یا دریافت نمی شود.
استحکام سیگنال نوری به طور مستقیم تعیین می کند که آیا اتصال شبکه طبیعی است یا نه. اگر توان Rx به اندازه کافی قوی نباشد، هیچ سیگنالی در پیوند نوری وجود نخواهد داشت. به همین دلیل است که ماژول های نوری از راه دور یا تقویت کننده های نوری در انتقال از راه دور مورد نیاز است. اگر توان Rx بیش از حد بزرگ باشد، ماژول نوری SFP آسیب خواهد دید. بنابراین انتخاب ماژول نوری SFP با کیفیت بالا تضمین اساسی برای اطمینان از اینکه اتصال شبکه می تواند به طور معمول کار کند است.
دو روش معمولاً مورد استفاده برای اندازه گیری شدت سیگنال های نوری وجود دارد: میلی وات (mW) و dBm. سابق شدت سیگنال های نوری را با قدرت اندازه گیری می کند، در حالی که دومی شدت سیگنال های نوری را در دکیبل ها اندازه گیری می کند. فروشندگان مختلف ممکن است از یکی از آن ها برای اندازه گیری قدرت سیگنال نوری استفاده کنند. به عنوان مثال سوئیچ های سیسکو از دی بی ام برای اندازه گیری استفاده می کنند، در حالی که از سوئیچ های بروکاد برای اندازه گیری در mW استفاده می شود. بنابراین معادله ای بین این دو روش وجود دارد:
dBm->mW: mW=10dBm/10
mW->dBm: dBm=10*(Log mW)
چگونه قدرت سیگنال نوری را بررسی کنیم؟
برای تعیین اینکه آیا ماژول نوری SFP (فرستنده و گیرنده) در سطح سیگنال مناسب کار می کند، می توانید اطلاعات وضعیت ماژول نوری SFP را مشاهده کنید. این اطلاعات بسیار بحرانی است، از جمله نوع فیبر، انتقال محدوده قدرت نوری، و قدرت دریافت نوری.

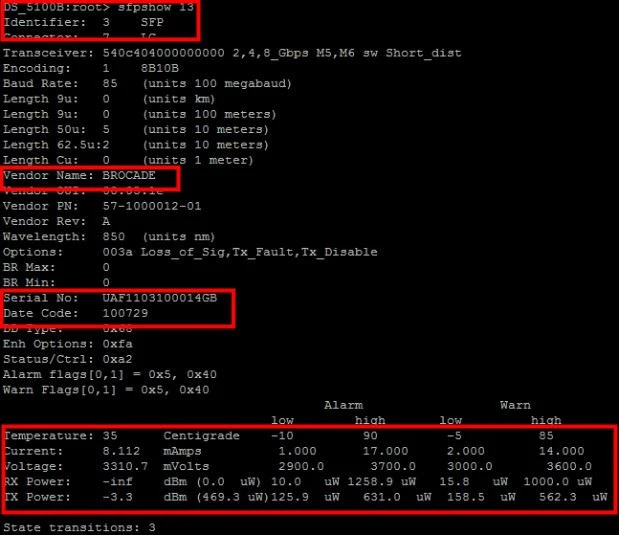

علاوه بر این، سوئیچ هایی مانند سوئیچ های سیسکو و Brocade SAN مرجع CLI (رابط خط فرمان) را فراهم خواهند کرد. این تابع برای مشاهده اطلاعات دقیق در مورد ماژول های نوری SFP، از جمله سرعت، شماره سریال، شماره قسمت، و دریافت / ارسال جهت قدرت سیگنال های نوری مفید است. تصویر زیر اطلاعات دقیق ماژول نوری SFP در سوئیچ های سیسکو و بروکاد از جمله قدرت سیگنال نوری را نشان می دهد.

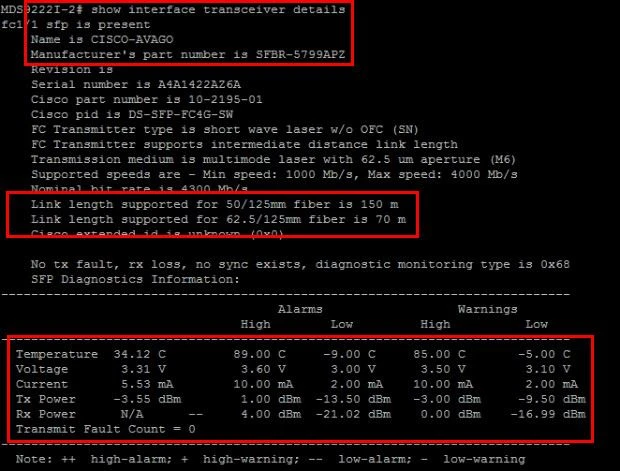

سیسکو CLI-نمایش اطلاعات دقیق ماژول نوری رابط:
از نتایج بالا می توان دید که اگرچه روش های اندازه گیری قدرت سیگنال نوری متفاوت هستند، اما همگی قدرت سیگنال فعلی و محدوده قدرت سیگنال نوری مؤثر ماژول نوری SFP را فراهم می کنند. تا زمانی که قدرت سیگنال ماژول نوری SFP در محدوده موثر است، ماژول نوری SFP می تواند به طور معمول کار کند.
