تجزیه و تحلیل از دست دادن درج و از دست دادن بازگشت اتصال فیبر نوری

بلوز فیبر نوری به عنوان یک پیوند مهم اتصال تجهیزات شبکه ، نوعی دستگاه نوری غیرفعال است که به طور گسترده ای در ارتباطات نوری استفاده می شود. در این میان ، عملکرد اتصال در دو انتهای بلوز مستقیماً بر کیفیت انتقال نوری تأثیر می گذارد.

افت درج چیست؟

افت درج (IL) عمدتا به اندازه گیری از دست دادن نور بین دو نقطه ثابت در یک فیبر نوری اشاره دارد. در زمینه ارتباطات از راه دور ، از دست دادن درج به از دست دادن قدرت سیگنال به دلیل قرار دادن دستگاه در جایی در سیستم انتقال اشاره دارد ، معمولاً به میرایی اشاره دارد ، که برای بیان نسبت توان نوری خروجی و توان نوری ورودی استفاده می شود پورت ، در دسی بل بدیهی است که هرچه افت درج کمتر باشد ، عملکرد افت درج بهتر است. می توان آن را از دست دادن قدرت نوری ناشی از مداخله دستگاه های نوری در سیستم ارتباطات نوری دانست. حداکثر توصیه می شود از دست دادن DB سیم کشی فیبر نوری مرکز داده: حداکثر 15dB برای اتصال فیبر نوری چند حالته LC ، 15dB برای اتصال تک حالت LC ، 20dB برای اتصال فیبر نوری چند حالته MPO / MTP و 30dB برای MPO / MTP حالت یکپارچه نوری اتصال فیبر

ضرر بازگشت چیست؟

هنگامی که سیگنال فیبر نوری به یک جز opt نوری وارد می شود یا از آن خارج می شود (مانند اتصال فیبر نوری) ، عدم انطباق و عدم تطابق امپدانس منجر به انعکاس یا بازگشت می شود. از دست دادن قدرت سیگنال منعکس یا برگشتی را بازگشت (RL) می نامند. افت ورودی عمدتا برای اندازه گیری مقدار سیگنال نتیجه است که وقتی لینک نوری با از دست دادن مواجه می شود ، در حالی که افت بازگشت برای اندازه گیری مقدار از دست دادن سیگنال انعکاس است که لینک نوری با دسترسی جز component مواجه می شود.

از دست دادن بازگشت به اتلاف توان ناشی از بازتاب برخی از سیگنال ها به منبع سیگنال به دلیل قطع شدن پیوند انتقال گفته می شود. این ناپیوستگی ممکن است با بار ترمینال یا دستگاه وارد شده در خط مطابقت نداشته باشد. ضرر بازگشت به راحتی به عنوان ضرر ناشی از بازگشت اشتباه تلقی می شود. در حقیقت ، این به خود ضرر بازگشت اشاره دارد ، یعنی هرچه بازده بیشتر از بین برود ، بازده نیز کمتر خواهد بود. این نشان دهنده نسبت توان موج منعکس شده به توان موج حادثه دیده در بندر خط انتقال ، در دسی بل است که به طور کلی مثبت است. بنابراین ، هرچه مقدار مطلق افت بازده بیشتر باشد ، هرچه مقدار بازتاب کمتر باشد ، انتقال قدرت سیگنال بیشتر است ، یعنی هرچه مقدار RL بیشتر باشد ، عملکرد اتصال فیبر نوری بهتر است.

عوامل مثر در از دست دادن درج و از دست دادن بازگشت

اتصال مستقیم بلوز فیبر نوری ایده آل ترین مسیر فیبر نوری است ، در این زمان از دست دادن حداقل است ، یعنی فیبر نوری اتصال مستقیم بین انتهای a و B تداخل ندارد. با این حال ، به طور کلی ، شبکه های فیبر نوری برای دستیابی به مدولاسیون و تقسیم مسیر به اتصالات نیاز دارند. بنابراین ، به سه دلیل زیر ، عملکرد ایده آل از دست دادن درج کم و از دست دادن برگشت بالا بسیار کاهش می یابد.

1. پایان کیفیت و پاکیزگی

نقص انتهای فیبر (خراش ، گودال ، ترک) و آلودگی ذرات به طور مستقیم بر عملکرد اتصال تأثیر می گذارد ، در نتیجه از دست دادن ورودی بیشتر و از دست دادن بازگشت کمتر است. حتی ذرات ریز گرد و غبار موجود در هسته فیبر 5 حالته تک حالته 5 میکرونی ممکن است سرانجام سیگنال نوری را مسدود کرده و منجر به از دست رفتن سیگنال شود. هر وضعیت غیر عادی که مانع انتقال سیگنال نوری بین الیاف شود ، اثرات سوئی بر این دو تلفات خواهد داشت.

2. فیبر نوری شکسته و ضعیف وارد شده است

گاهی اوقات ، اگرچه فیبر شکسته است ، اما هنوز هم می تواند نور را هدایت کند ، که همچنین منجر به IL یا RL ضعیف می شود. همانطور که در تصویر ابتدای مقاله ذکر شده است ، اتصال APC با اتصال PC متصل شده است ، یکی زاویه 8 درجه و دیگری زاویه سنگ زنی سطح قوس میکرو است. نور ممکن است در مدت زمان کوتاهی از طریق دو اتصال دهنده عبور کند ، اما در عین حال باعث از بین رفتن زیاد و از دست دادن برگشت کم می شود. همچنین ممکن است دو چهره انتهای فیبر نوری به طور دقیق تضعیف نشوند ، بنابراین نور نمی تواند به طور معمول عبور کند.

3. بیش از شعاع خم شدن

فیبر نوری می تواند خم شود ، اما خم شدن زیاد باعث افزایش چشمگیر افت نوری می شود و مستقیماً منجر به آسیب می شود. بنابراین ، توصیه می شود در مواقعی که فیبر نوری باید سیم پیچ شود ، شعاع را تا حد ممکن بزرگ نگه دارید. توصیه کلی این است که بیش از 10 برابر قطر ژاکت نباشد. بنابراین ، حداکثر شعاع خمش برای جهنده با ژاکت بیرونی 2 میلی متر 20 میلی متر است.

4. انحراف تراز و موقعیت درج اتصال

عملکرد اصلی اتصال فیبر نوری اتصال سریع دو فیبر نوری ، اطمینان از هم ترازی دقیق بین دو هسته فیبر ، پی بردن دقیق به دو انتهای فیبر و ایجاد خروجی برق نوری از فیبر انتقال به گیرنده است فیبر به حداکثر میزان. به طور کلی ، هرچه قطر سوراخ فرول کوچکتر باشد ، هسته مرکزی آن بیشتر است. اگر سوراخ فرول کاملاً مرکز نباشد ، هسته موجود در آن کاملاً متمرکز نخواهد شد. بنابراین ، وقتی تراز دقیق بین هسته ها ، یعنی انحراف تراز بودن هسته اتصال دهنده وجود نداشته باشد ، از دست دادن درج و از دست دادن بازگشت بسیار تأثیر می گذارد.

5. انتهای فاصله هوایی تماس فیزیکی صورت

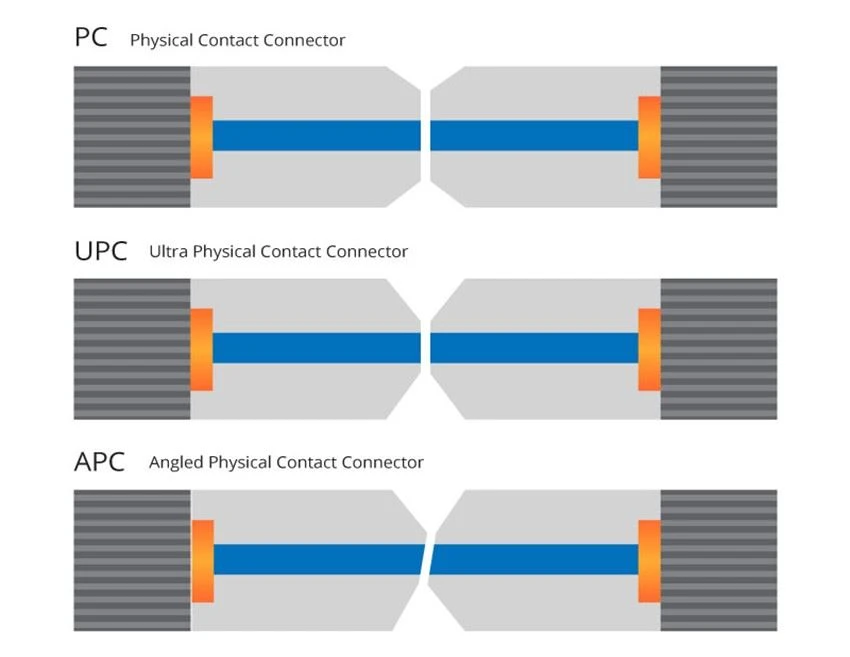

اتصالات فیبر نوری توسط آداپتور ، که مربوط به اتصال فیزیکی است ، ثابت می شوند ، اما این یک تماس فیزیکی واقعی نیست و بین چهره های انتهایی تماس دو اتصال دهنده شکاف وجود خواهد داشت. هرچه شکاف هوا کوچکتر باشد ، افت واردات و افت بازگشت بهتر است. شکاف هوا بین چهره های انتهایی اتصالات فیبر نوری با روش های مختلف سنگ زنی تغییر می کند. به طور کلی ، از دست دادن درج معمول اتصال فیبر نوری با تماس فیزیکی (PC) ، فوق العاده فیزیکی انتهای چهره (UPC) و تماس فیزیکی تمایل (APC) سنگ زنی کمتر از 0.3 دسی بل است. در بین آنها ، اتصال UPC به دلیل کمترین فاصله هوا کمترین افت درج را دارد ، در حالی که اتصال APC به دلیل تمایل انتهای فیبر بیشترین افت بازده را دارد. انتخاب نوع مناسب اتصال فیبر می تواند به شما در دستیابی به کیفیت انتقال نوری بهتر کمک کند.

چگونه می توان از بین رفتن اتصال فیبر نوری را بهینه کرد؟

استفاده از اتصالات فیبر نوری با کیفیت بالا مناسب برای عملکرد پایدار بلند مدت سیستم انتقال سرعت بالا است. در اینجا چند پیشنهاد برای کمک به بهینه سازی افت درج و از دست دادن بازگشت وجود دارد:

before قبل از استفاده از تمیز بودن رابط فیبر نوری اطمینان حاصل کنید. در صورت آلودگی با وسایل مناسب تمیز کنید.

● هنگام استفاده ، از اعمال فشار نامناسب بر روی فیبر نوری خودداری کنید و فیبر نوری را بیش از شعاع خمش حداکثر آن خم نکنید.

● از خم شدن ، کویل کردن ، جوشکاری و اتصال جومپرهای فیبر نوری باید تا حد ممکن خودداری شود ، در غیر این صورت ممکن است هنگام عبور از روکش فیبر نوری سیگنال نوری شکسته شود. اگر فیبر نوری نیاز به سیم پیچ دارد ، باید شعاع سیم پیچ بزرگ را حفظ کرد.

● از فیبر خاتمه یافته کارخانه استفاده کنید. این خاتمه ها تحت کنترل دقیق انجام می شوند و معمولاً توسط سازنده تضمین می شوند.

balance تعادل معقول بین اتلاف برق و هزینه فیبر ، استفاده از فیبر ارزان و ارزان ممکن است باعث اتلاف هزینه بیشتر در آینده شود.

از فیبر خاتمه یافته کارخانه استفاده کنید. این خاتمه ها تحت کنترل دقیق انجام می شوند و معمولاً توسط سازنده تضمین می شوند. تعادل معقول بین اتلاف برق و هزینه فیبر ، استفاده از فیبر ارزان و ارزان ممکن است باعث اتلاف هزینه بیشتر در آینده شود.

با تلفیق افت درج و افت بازده دو شاخص مهم نوری ، می توان با دقت بیشتری بازده انتقال و عملکرد فیبر نوری را ارزیابی کرد و در مورد عدم تطابق امپدانس در پین های گیرنده و فرستنده و همچنین سوراخ ها ، اتصالات و سایر موارد قضاوت کرد. ناپیوستگی ها درک ضرر درج و از دست دادن بازگشت اتصال فیبر نوری به شما کمک می کند تا یک شبکه انتقال نوری بهتر را مستقر کنید.
